一、风机特点

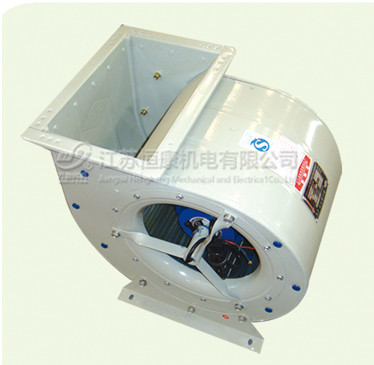

YDW系列低噪声离心通风机是一种高效率,变转速的新型节能离心通风机,它由先进的多翼型叶轮,对数螺旋形机壳,可调速的内装直联外转子低噪声三相异步电动机,圆弧流线型进风口等部件组成。风机制成双面进风,结构新颖,体积小,风量大,振动小。电动机能借助三相调压器进行降压。实现无极调速,以适应风量变化频繁的场所,是空调、净化、冷冻、汽车烤漆房作业中理想的配套产品。
二、风机结构
YDW系列低噪声离心通风机主要由机壳、叶轮、进风口、电动机等组成。
1、机壳为整体采用优质钢板表面喷塑或镀锌钢板免焊咬口制作,外观大方。耐热耐潮,经久耐用。
2、叶轮为前倾向多翼圆弧型叶片,与前盘、中盘铆接而成。其材料选用镀锌钢板精工制作而成,为保证叶轮精度,叶轮的全部零件均用模具一次冲压成型,组合后再经静、动平衡校正,因此叶轮在运转时震动较小,气动性能良好,噪声低,运转平稳。
3、进风口选用镀锌板,经模具加工而成,它安装于风机两侧,其轴向平行的截面为曲线型,气体流畅、损失少。
4、电动机:采用外转子低噪声三相异步动机,叶轮与电机经螺栓连接后成一体,从而减少转动损失,提高风机的整机效率,能借助三相调压器或变频调速器调节风机的转速,从而达到风机变风量的目的。
5、风机可制成"左旋"和"右旋"两种型式,从电动机的出线端看,叶轮顺时针方向旋转为右旋风机,反之,则称为左旋风机。风机出口位置可制成0°、90°、180°、270°等多种角度。
三、用途
1、适用于工厂、宾馆、礼堂、医院等建筑物的室内通风换风,以及各种形式的中央空调、框式空调机组的配套。特别适用于变风量低噪声的空调机组。
2、适用于各种净化设备的配套使用。
3、适用于涂装、除尘、除烟设备的配套。
4、适用于各类汽车烤漆房、烘房等通风换气。
四、用户须知
1、风机输送介质为空气及空气无腐蚀、不易爆、不含粘性物质的气体,介质所含的尘土及硬质颗粒物不大于120mg/m3。
2、机外壳应有良好的接地。
3、风机严禁全敞开使用。风机配用电动机功率是指在特殊情况下,内功率加上电动机容量安全系数而言,并非出风口全开时所需的功率,因此为防止电动机超功率运转而烧毁,严禁风机未加外界任何阻力进行空转,应在规定电流下动行。否则会导致功率超载而烧毁电动机。
4、为保证风机运行安全动行,安装时必须配备电动机缺相保护装置。
5、装卸、运输、移动风机时严禁拉扯电动机电源线,风机各部位不得磕碰和受到硬物挤压,勿堆放在潮湿有腐蚀性物品的场所。
6、风机在运行过程中,发现有异常声音、剧烈震动等情况应立即停机、切断电源,查明原因,排除故障后方可恢复动行。
7、订货时,必须说明风机的型号、规格、流量、全压、转速、出风口方向及左、右旋。
8、如有特殊要求请在订货时说明。
9、产品如有更改恕不一一通知。

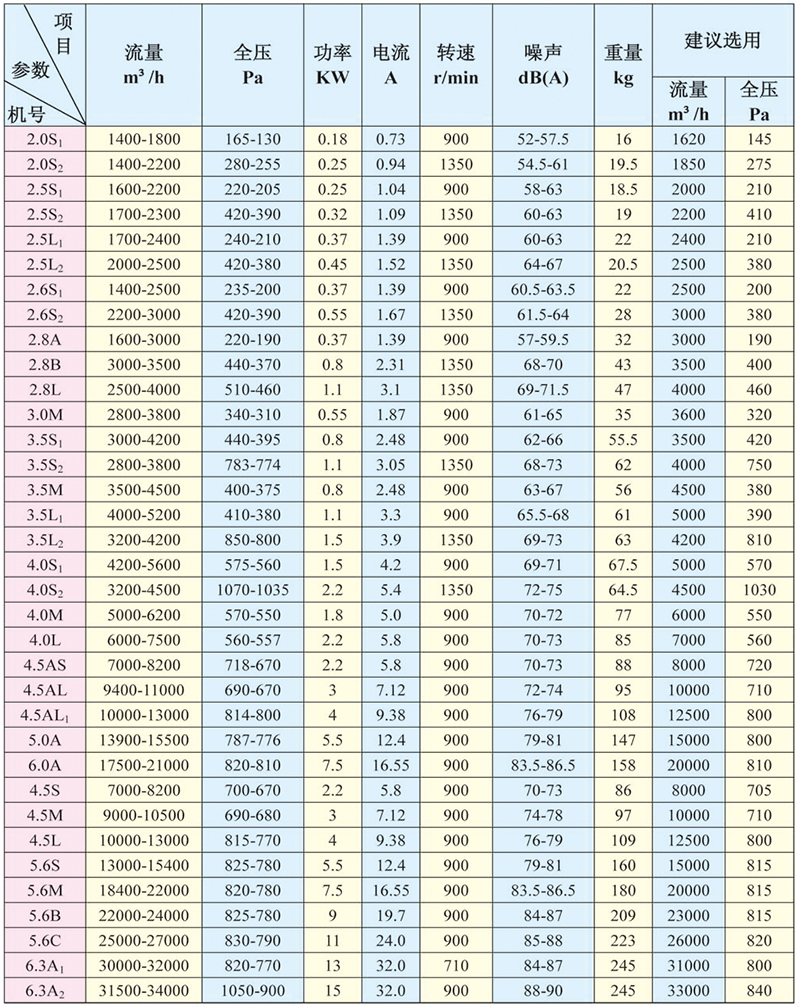

YDW系列低噪声离心通风机性能参数表
项目 | 流量 M³/h | 全压 Pa | 功率 KW | 电流 A | 转速 R/min | 噪声 dB(A) | 重量 Kg | 建议选用 | |
流量 M³/h | 全压 Pa | ||||||||
2.0S1 | 1400-1800 | 165-130 | 0.18 | 0.73 | 900 | 52-57.5 | 16 | 1620 | 145 |
2.0S2 | 1400-2200 | 280-255 | 0.25 | 0.94 | 1350 | 54.5-61 | 19.5 | 1850 | 275 |
2.5S1 | 1600-2200 | 220-205 | 0.25 | 1.04 | 900 | 58-63 | 18.5 | 2000 | 210 |
2.5S2 | 1700-2300 | 420-390 | 0.32 | 1.09 | 1350 | 60-63 | 19 | 2200 | 410 |
2.5L1 | 1700-2400 | 240-210 | 0.37 | 1.39 | 900 | 60-63 | 22 | 2400 | 210 |
2.5L2 | 2000-2500 | 420-380 | 0.45 | 1.52 | 1350 | 64-67 | 20.5 | 2500 | 380 |
2.6S1 | 1400-2500 | 235-200 | 0.37 | 1.39 | 900 | 60.5-63.5 | 22 | 2500 | 200 |
2.6S2 | 2200-3000 | 420-390 | 0.55 | 1.67 | 1350 | 61.5-64 | 28 | 3000 | 380 |
2.8A | 1600-3000 | 220-190 | 0.37 | 1.39 | 900 | 57-59.5 | 32 | 3000 | 190 |
2.8B | 3000-3500 | 440-370 | 0.8 | 2.31 | 1350 | 68-70 | 43 | 3500 | 400 |
2.8L | 2500-4000 | 510-460 | 1.1 | 3.1 | 1350 | 69-71.5 | 47 | 4000 | 460 |
3.0M | 2800-3800 | 340-310 | 0.55 | 1.87 | 900 | 61-65 | 35 | 3600 | 320 |
3.5S1 | 3000-4200 | 440-395 | 0.8 | 2.48 | 900 | 62-66 | 55.5 | 3500 | 420 |
3.5S2 | 2800-3800 | 783-774 | 1.1 | 3.05 | 1350 | 68-73 | 62 | 4000 | 750 |
3.5M | 3500-4500 | 400-375 | 0.8 | 2.48 | 900 | 63-67 | 56 | 4500 | 380 |
3.5L1 | 4000-5200 | 410-380 | 1.1 | 3.3 | 900 | 65.5-68 | 61 | 5000 | 390 |
3.5L2 | 3200-4200 | 850-800 | 1.5 | 3.9 | 1350 | 69-73 | 63 | 4200 | 810 |
4.0S1 | 4200-5600 | 575-560 | 1.5 | 4.2 | 900 | 69-71 | 67.5 | 5000 | 570 |
4.0S2 | 3200-4500 | 1070-1035 | 2.2 | 5.4 | 1350 | 72-75 | 64.5 | 4500 | 1030 |
4.0M | 5000-6200 | 570-550 | 1.8 | 5.0 | 900 | 70-72 | 77 | 6000 | 550 |
4.0L | 6000-7500 | 560-557 | 2.2 | 5.8 | 900 | 70-73 | 85 | 7000 | 560 |

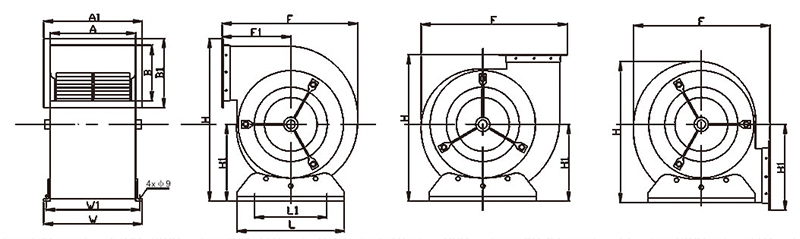

YDW2.0S1、YDW2.0S2、YDW2.5S1、YDW2.5S2、
YDW2.5L1、YDW2.5L2、YDW2.6S1、YDW2.6S2、
YDW2.8A、YDW2.8B、YDW2.8L、YDW3.0M、
YDW3.5S1、YDW3.5S2、YDW3.5M、YDW3.5L1、
YDW3.5L2、YDW4.0S1、YDW4.0S2、YDW4.0M、
YDW4.0L 风机外形尺寸
