一、产品概述

T40型通风机系在原30K4型(又称03-11型)通风机的基础，上进行改造设计的。

T40型通风机由于修改了原30K4型风机的翼型，又采用了新型的圆筒形轮轂的结构，因此使风机的空气效率由原来的69%提高到84%，又增强了叶根处的强度，因而避免了叶根断裂现象的出现。

T40型通风机可用作- -般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用。若将机壳去掉可作自由风扇用。也可在较长的排气管道内间隔串联安装，以提高管道中的风压。

本系列产品，按叶轮直径不同共分成十种机号，依次排列为N0.2.5. 3. 3.5. 4。5. 6.7.8、9. 10等。 每一种机号叶片又可安装成15”、20”、25°、30"、35”等五种角度。

本系列产品均采用叶轮直接装在电机轴上的直联结构。在叶轮圆周速度不超过60米/秒条件下配用三种转数: 2900， 1450。 960转/分。面对进风口方向看叶轮为逆时针转动。

由于叶轮直径大小，叶片安装角度。主轴转速快慢等不同，故其风量风压及消耗动力不同。风压由31-473Pa，风量由564-48200米/小时，(详见性能表) 。通过通风机的气体应无腐蚀性及显薯粉尘，其温度不得超过45° C。本风机由叶轮、机壳、集风器等三部分组成。

二、T40系列轴流通风机参数

产品特点：叶片强度高、效率高、范围大、风量大、噪声低、安装方便、外形美观

传动结构：A、C式

产品机号：250-1000#

风量范围：500-50000m3/h

风压范围：30-500pa

产品用途：工矿企业、车间仓库等场所防暑降温、通风换气，一般工业管道串联加压、送风和排气和屋顶通风使用

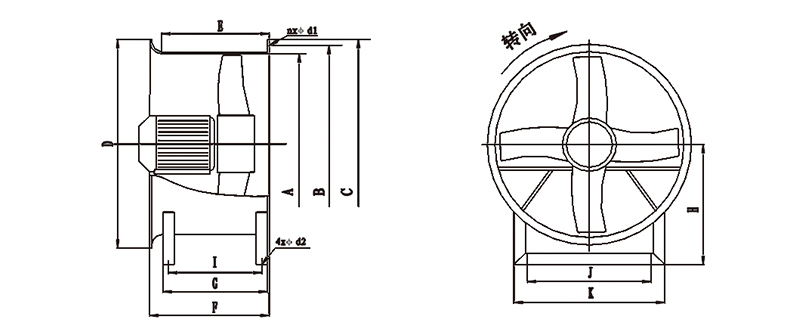

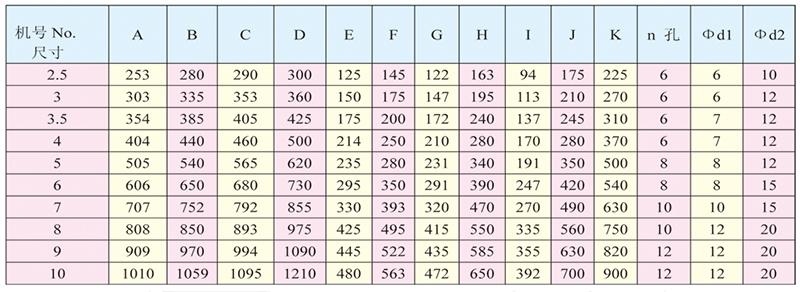

T40系列轴流通风机外形及安装尺寸

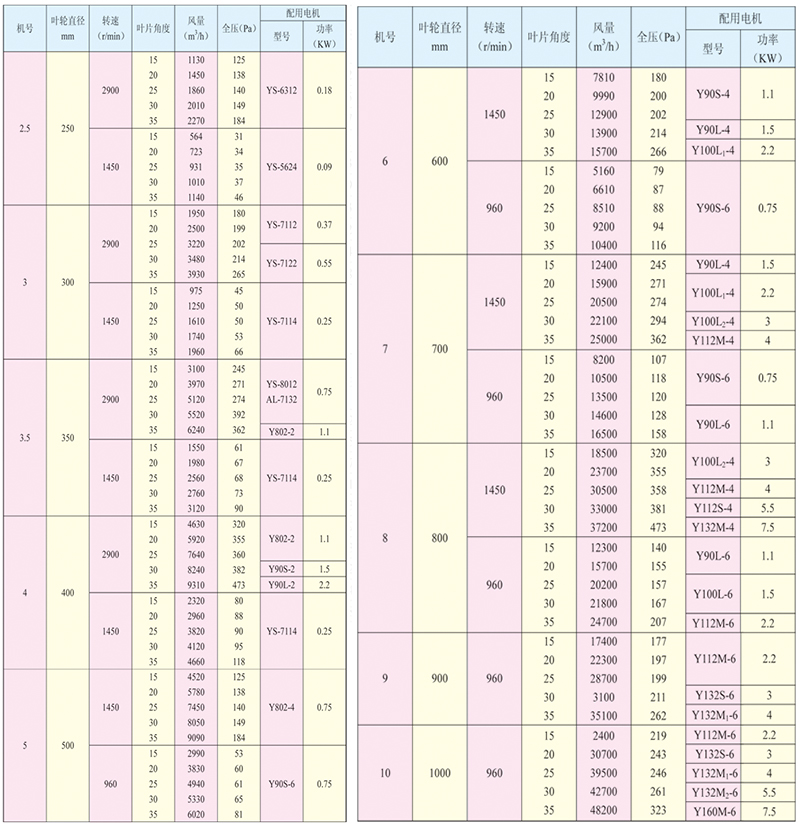

T40系列轴流通风机性能与选用见表
