TAE系列底噪声空调风机

产品属性

  • 所属分类:TAE系列底噪声空调风机
  • 产品编号:1568965100
  • 浏览次数:0
  • 发布日期:2020-08-06
  • 产品概述
  • 性能特点
  • 技术参数

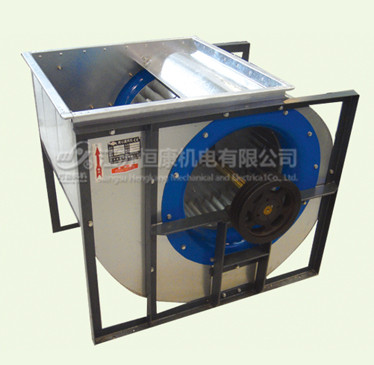

TAE系列底噪声空调风机


TAE系列带式空调通风机是一种前向多翼双进风风机,它的突出特点是高效率和高静压,属于前向空调风机中中高压系列,较高全压可以达到2000Pa以上。

TAE空调风机用来输送温度为-30°C^ 80°C的清洁空气,可以使用在各类中央空调末端、空气处理机组、空气净化设备及通风柜等设备中。


风机机壳


TAE空调风机的风壳都是采用优质镀锌钢板咬边加工而成。风壳上钻有安装孔,用户可以通过调整地脚板的安装位置调整出不同的角度。型号355以下风机采用自攻螺钉固定,其余要号采用铆螺母固定。


叶轮


TAE空调风机叶轮采用强前向多翼式设计,具有高效率、低噪声的特点。叶轮全部同镀锌冲压而成,具有使用寿命高的优点。风轮轴套采用高强度铸钢加工而成,满足了高转速的强度要求。大直径也可、轮还增加拉杆加强。所有风轮经静、动平衡多次校正,保证每台风机都平稳运行。


进风口集流器


TAE280-450的进风口采用镀锌板制作而成,TAE500以上机号的进风口集流器采用镀锌板或冷板液压拉伸成型。


主轴


TAE空调风机采用45# 钢调质处理后精磨而成。保证足够的光洁度和尺寸精度。


轴承


TAE空调风机轴承选用都经过严格的寿命计算和可靠性校核。TAE-H型式风机配用带铸造座的外球面轴承,可以通过外球面配合调整同轴度的误差。轴承外壳处设有润滑孔,润滑操作方便。所有风机都可以选配套轴承。


型号说明


TYPE-H系列采用加强型框架结构,一般适用于重载高转速要求,尺寸从280-1000mm。


风机噪声


风机的噪声参数为A计权声功率级,数据是按照AMA300标准,B安装形式在进风口一侧测量所得,声压级与声功率级的换算关系如下:


声压级Sound pressure level

A,自由声场 Free field

Lp (A)=Lw (A) - (20LgD)-11

B,室内环境Room condit ion

Lp(A)=Lw(A)- (20LgD) -7

D------测量位置到风机距离

Distance of fan (m)


性能说明


电机功率

性能曲线上的功率是指风机的轴功率。选配电机时需要考虑机械传动效率和安全系数。

其中:N =(Ns. k)/n

          Ns  (Shsft power of fan)

          K    (Safety factor)

          η    (Mechanical efficiency

          K=1.25   if   Ns<0. 75kw

          K=1.20   if   0.75kw<Ns<10kw

          K=1.15   if   Ns>10kw

          η =0. 92 for V-belt dr iven


皮带张紧


皮带的松紧度对风机的使用寿命非常重要,太紧会因为额外的负载而导致轴承寿命降低,太松会导致打滑现象。安装皮带时应控制皮带的张紧力。以下是推荐数据。


TAE系列低噪声空调风机


轴承维护


风机如果使用带座自调心轴承可以通过加油嘴加入润滑脂,润滑脂一般建议使用NLGI#2级的锂基矿物油润滑脂。轴承在出厂前都已经加入了足够的润滑脂。


运转极限


TAE系列低噪声空调风机

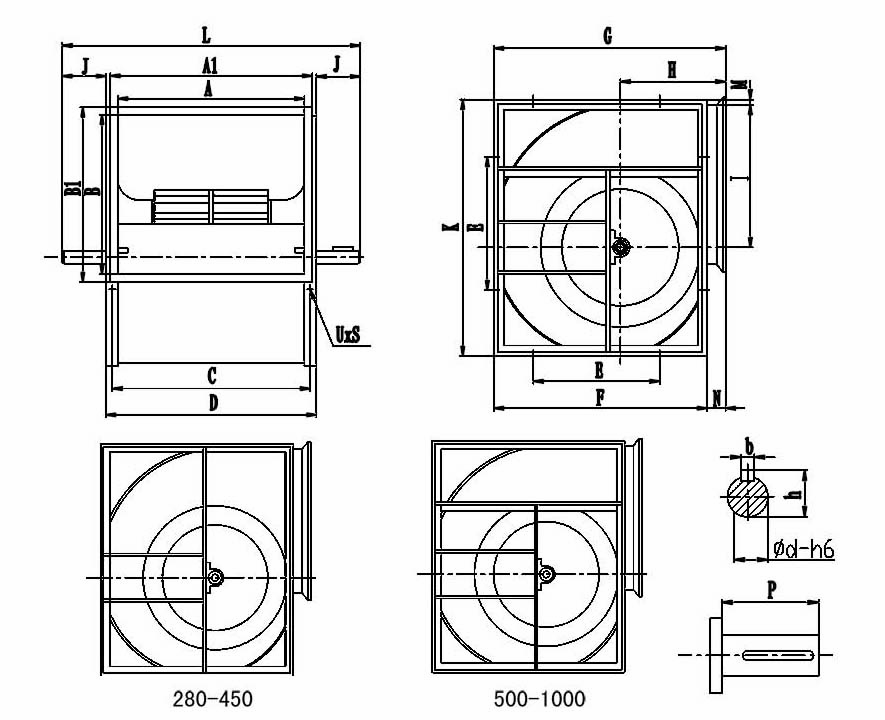

TAE系列低噪声空调风机外形尺寸图


TAE系列低噪声空调风机


TAE系列低噪声空调风机主要参数:



TAE系列低噪声空调风机
