4-82系列离心通风机

产品属性

  • 所属分类:4-82系列离心通风机
  • 产品编号:1568972746
  • 浏览次数:0
  • 发布日期:2019-09-20
  • 产品概述
  • 性能特点
  • 技术参数

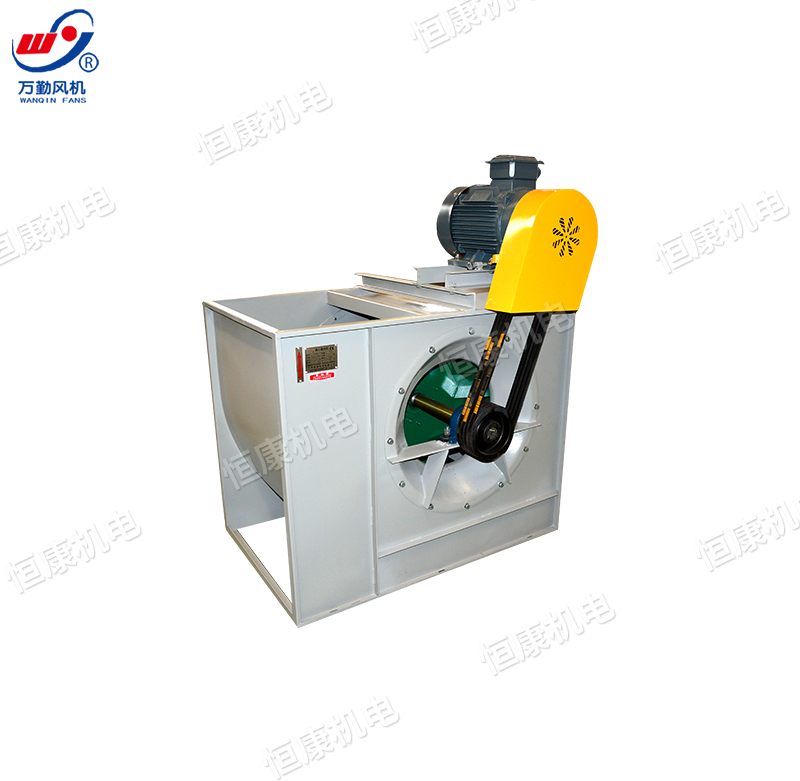

4-82系列离心通风机

一、风机特点
   为满足空调行业需要大风量,低压头的特殊要求,我厂通过市场调研,结合国内外生产厂家的优点,自行开发了4-82系列离心通风机。该系列风机具有性能良好、效率高、造型美观、结构紧凑、运转平稳、安装维修十分方便等特点,因而特虽适用于各种卧式空调机组。
二、风机结构
   4-82系列离心通风机主要由:叶轮、机壳、进风口、传动部分组成。
   1、叶轮由20片后倾翼形叶片与前盘、轮盘焊接而成,经动平衡校正,气动性能良好,效率高,噪声低,体积小。
   2、机壳用钢板焊接成蜗壳体,分别可制成0°、90°、180°、270°三种形式。
   3、进风口制成收敛式流线型整体结构,用螺栓固定在风机的两入口处。
   4、传动部分由:主轴、轴承、轴承座、带轮等组成。
   5、每种风机又能可制成左、右旋转两种型式,面对皮带轮端,顺时针方向旋转为右旋,逆时针方向旋转为左旋。
三、用途
   4-82系列离心通风机,主要用于空调工程通风系统,涂装设备,烤漆房设备,也可作为一般通风换气,气体温度不大于80℃。

四、使用说明

     1、只有在风机设备正常使用情况下可运行。

     2、设备在检修后启动时,应注意叶轮部锥套、轴承座、皮带轮锥套连接螺丝是否拧紧。各部位是否正常。

     3、当拆除锥套螺丝时,应先松开连接螺栓,然后拧拆卸螺栓将锥套顶出。

     4、除每次检修后应更换润滑油外,还应定期更换润滑油。

五、风机性能参数

4-82系列离心通风机,其产品性能参数均指标准状况下的风机性能参数。


4-82系列离心通风机性能参数表


转速

r/min

流量

m³/h

全压

Pa

配用电动机

电机带轮

风机带轮

导轨号

型号

功率

KW

5.6E

1600

14835

16907

19013

20926

22318

24486

26259

28105

1236

1209

1142

1114

1049

991

917

829

Y2160M-4

11

Ø42-B4-ø220

Ø42-B4-ø200

SHT-2

1300

13971

15768

17693

19435

20586

21978

24716

26386

1082

1067

1014

982

935

881

802

741

Y2160M-4

11

Ø42-B4-ø160

Ø42-B4-ø180

SHT-2

1300

12969

14793

16301

16439

18146

21297

23140

24598

952

931

879

841

811

780

703

639

Y2132M-4

7.5

Ø38-B4-ø160

Ø42-B4-ø180

SHT-1

1300

12216

13695

15307

16814

18016

19787

21547

22910

832

815

759

745

702

661

602

557

Y2132S-4

5.5

Ø38-B4-ø185

Ø38-B4-ø180

SHT-1

1200

11056

12753

14097

15473

16458

18076

19805

21354

713

692

650

627

589

562

514

476

Y2112M-4

4

Ø28-B4-ø170

Ø42-B4-ø180

SHT-1

1000

9476

10573

11824

12753

16013

17694

19205

20451

541

469

446

431

415

387

362

331

Y2100L2-4

3

Ø28-B4-ø145

Ø42-B4-ø200

SHT-1


4-82系列离心通风机性能参数表


转速

r/min

流量

m³/h

全压

Pa

配用电动机

电机带轮

风机带轮

导轨号

型号

功率

KW

6.3E

1460

20437

23201

25697

28346

30314

33398

36037

38525

1465

1421

1349

1299

1236

1175

1076

986

Y2160M-4

15

Ø42-B4-ø200

Ø48-B4-ø200

SHT-2

1320

18649

21038

23459

25741

27587

30408

32749

35128

1211

1176

1119

1079

1026

959

887

816

Y2160M-4

11

Ø42-B4-ø180

Ø48-B4-ø200

SHT-2

1280

16724

18686

20895

22962

24531

27217

29215

31340

967

940

892

854

812

770

712

649

Y2132M-4

7.5

Ø38-B4-ø160

Ø42-B4-ø200

SHT-1

1100

14879

15124

16872

18406

19723

21859

23398

25103

776

750

719

687

655

613

567

521

Y2132S-4

5.5

Ø38-B3-ø153

Ø48-B3-ø200

SHT-1


1000

13294

13456

14983

16479

17613

19520

20932

22419

621

600

571

549

521

493

450

415

Y2112M-4

4

Ø28-B3-ø140

Ø48-B3-ø200

SHT-1

900

11981

12175

13503

14825

15830

17502

18913

20349

500

481

469

441

426

396

372

335

Y2132S-6

3

Ø38-B3-ø190

Ø48-B3-ø200

SHT-1



4-82系列离心通风机性能参数表


转速

r/min

流量

m³/h

全压

Pa

配用电动机

电机带轮

风机带轮

导轨号

型号

功率

KW

16E

710

154995

174802

194606

213550

228188

254552

272103

291049

2008

1948

1858

1782

1697

1599

1464

1350

Y2355M2-8

160

Ø95E-E7-ø480

Ø90-E7-ø640

SHT-6

630

137532

155106

172679

189488

202478

225871

241445

258255

1581

1534

1464

1404

1337

1260

1153

1063

Y2315L2-8

110

Ø80-D7-ø410

Ø90-D7-ø480

SHT-5

560

122290

137872

153492

168434

179980

200774

214617

229560

1249

1212

1156

1109

1056

995

911

840

Y2315M-8

75

Ø80-D5-ø360

Ø90-D5-ø480

SHT-5

500

109151

123100

137045

150386

160695

179262

191622

204964

995

965

920

884

84

792

725

669

Y2315S-8

55

Ø80-D5-ø325

Ø90-D5-ø480

SHT-5

450

98236

110790

123341

135348

144626

161336

172460

182268

806

782

746

716

681

642

588

542

Y2280S-8

37

Ø75-D5-ø290

Ø90-D5-ø480

SHT-4

18E

630

195817

220838

245859

269793

288286

318747

343768

367702

2001

1942

1853

1776

1692

1596

1459

1345

Y2355L2-8

200

Ø95-E7-ø540

Ø100-E7-ø640

SHT-6

560

174059

196300

218541

239816

256254

283330

305571

326846

1581

1534

1464

1403

1336

1260

1152

1062

Y2355M2-8

160

Ø95-E7-Ø480

Ø100-E7-Ø640

SHT-6

500

155408

175268

195125

214121

228797

252973

272831

291826

1260

1222

1166

1118

1064

1003

917

845

Y2315L2-8

110

Ø80-D7-Ø430

Ø100-D7-ø640

SHT-5

450

139868

157741

175613

192709

205918

227676

245548

262644

1021

990

945

906

862

813

743

685

Y2315M-8

75

Ø80-D5-Ø390

Ø100-D5-Ø640

SHT-5

400

124332

140218

156105

171301

183043

202384

218270

233466

806

783

747

716

682

643

588

542

Y2315S-8

55

Ø80-D5-Ø345

Ø100-D5-Ø640

SHT-5

355

110348

124448

138548

152035

162457

179622

193722

207209

635

617

588

564

537

506

463

427

Y2280S-8

37

Ø75-D5-Ø310

Ø100-D5-Ø640

SHT-4
